FOTOS de la Máquina de fabricación de bloques GAGO 2013

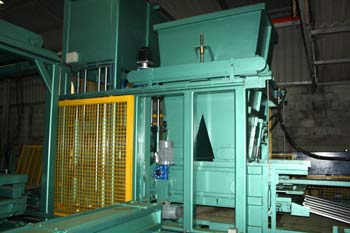

  Tolva con 2 bocas para el llenado del cajón hormigonador de forma más rápida y uniforme. Desde el cuadro de mandos se ajusta automáticamente el desplazamiento de la bandeja con su cajón hormigonador y la tolva al nivel del molde (por medio de los motores Omron, de sus 4 tirantes y una cadena).

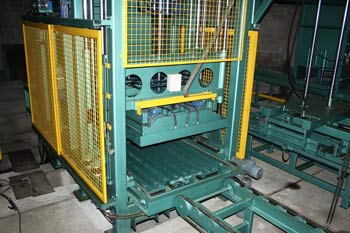

  Frente de la máquina bloquera Gago Modelo 2013 con la bandeja donde va sujeto el contramolde o prensa con sus 6 motores y 6 vibradores y las 3 mesas vibradoras debajo de la bandeja y molde para la fabricación de piezas. En la parte inferior de estas 3 mesas vibradoras la máquina dispone de 6 motores y 6 vibradores. En la parte lateral se encuentra el extractor de bandejas que cuando las mesas vibradoras entran en funcionamiento se sitúan a 10 mm. por debajo del nivel de las mesas y cuando se ha realizado el desmoldeo eleva la bandeja con el material recién fabricado a 10 mm. sobre el nivel de la mesa y a través de los motores reductores del extractor y de la línea que va del extractor al ascensor desplaza la bandeja hacia el ascensor de forma automática coloca la siguiente bandeja vacía encima de las mesas vibradoras.

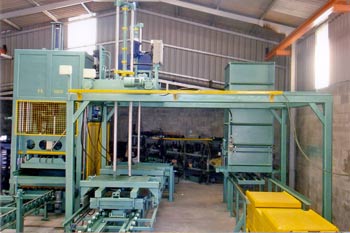

  Vista frontal de la Máquina GAGO, con la doble pinza, el almacén de palets y el transbordador de palets doble.
Bajada de la prensa Vista frontal de la máquina con las
2 pinzas de la línea de paletizado		 Pinzas
paletizadoras
Plastificador y
 cinchador		 Colchones neumáticos
para cambio rápido de
moldes		 Cuadro de mandos
automático

Vista de las pinzas paletizadoras

 Ascensor y Multi-horquilla Túnel de secado
Detalle Máquina GAGO Almacén de palets Salida de material de la
máquina al ascensor

Detalle salida material
de la prensa

 Detalle de las pinzas
de la Máquina GAGO		 Detalle de la línea de unión de la del descensor-volteador a la línea de la máquina al ascensor

Cuadro con los
automatismos

 Cuadro con los variadores
 de velocidad		 Cuadro con variadores de
velocidad y automatismos
